Produkteinführung

Die ADT-8969 Motion Control Card ist eine leistungsstarke 4-Achsen-Puls-Servo-Motor-PCI-Bus-Steuerkarte, die von ADTECH eingeführt wurde. Durch die ADT-8969 Fusion DSP und FPGA Controller Design können verschiedene erweiterte Motion Control Funktionen flexibel hinzugefügt werden, wie: Punkt-zu-Punkt-Bewegung, Multi-Gruppen-Pfad-Planungstabelle, 2 Gruppen von 2-Achsen-Linearinterpolation, T / S-Kurve, Beschleunigung / Verzögerung Warten Sie darauf, dass es sportliche Leistung zu verbessern. Dieses Modell ist mit einer dynamischen Link-Bibliothek unter dem WINDOWS-System ausgestattet, die bequem ist, um Ihre eigene Anwendungssoftware zu schreiben. Es bietet auch eine funktionsreiche und benutzerfreundliche ADTECH Debugging-Software, die die Steuerkartenschnittstelle und das Motorantriebssystem ohne Programmierung testen kann.

Produktspezifikation

Typ		6 Achsen Hochleistungs-Bewegungssteuerungskarte
Geeigneter Anlass		Track-Bewegung
Modellname		ADT-8969
Aussehen		Bild
Hardwarekonfiguration und -leistung	Anzahl der Achsen	6 Achsen
	Maximale Pulsfrequenz	5M
	Anzahl der Geberwellen	6 Achsen
	Encoder-Feedback-Frequenz	4M
	Maximale Eingangsfrequenz des Handrades	4M
	ALM, RDY, INP, SVON	√
	Allgemeiner digitaler Eingang	48
	Digitaler Ausgang	38
	Signalfilterung	√
	Hardware-Not-Halt	√
Punktsteuerung	Homing-Bewegung	√
	JOG-Bewegung	√
	Punktbewegung	√
	Beschleunigung und Verzögerung des Typs S- und E-Typ	√
	Verschieben der Zielposition in Bewegung	√
Trajektorie-Steuerung	Anzahl der Koordinatensystemgruppen	2
	Anzahl der Cacheanweisungen	10000 Absatz
	2-Achsen-Bogeninterpolation	√
	3 Achsen sind Interpolation	√

Feature

1. A9 Dual-Core-Plattform, 125us-Instruktionszyklus, um die hochfrequente Hochpräzisions-Gleis glatte Konstruktion zu erfüllen.

2. 5M Pulsfrequenz, 4M Geber-Feedback-Frequenz, branchenführend;

3. 10MHz 1D / 2D / 3D High-Speed-Positionsvergleich, 10KHz High-Speed-Positionsverriegelung, genug, um mit den meisten hochpräzisen Anwendungen zu behandeln;

Typische Leistungsbeschreibung

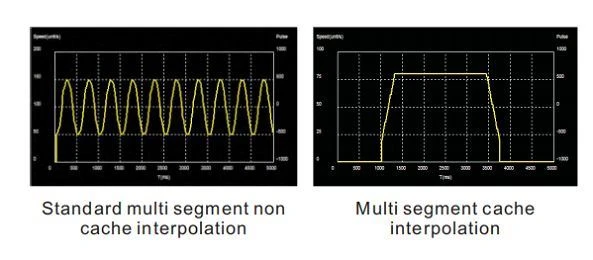

1. Geschwindigkeitsvoraussicht und Cache-Interpolation:

Geschwindigkeitsvoraussicht und Cache-Interpolation ergänzen sich, und der Cache-Speicherplatz mit großer Kapazität sorgt für hohe Präzision und hohe Geschwindigkeit. Die Geschwindigkeit und Flugbahn der multisegmentdichten Interpolation werden automatisch optimiert und angepasst, die Geschwindigkeit ist glatt, und die Vibration wird geschwächt, hohe Präzision sorgt für hohe Effizienz.

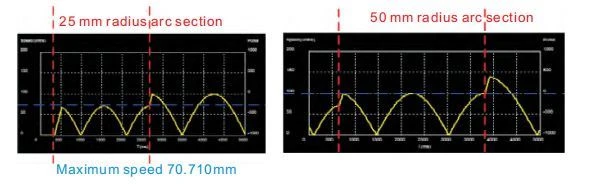

2. Zirkulakuläre Interpolationsgeschwindigkeitsbeschränkung

Wenn die Cache-Interpolation gesteuert wird, kann die Bogeninterpolation im Cache-Interpolationsprozess weiter frei eingestellt werden. Die Geschwindigkeitsbeschränkung sorgt für einen reibungslosen Übergang der Lichtbogeninterpolation bei hoher Geschwindigkeit und die Weiterentwicklung von Geschwindigkeit und Spur. Schritt automatische Optimierung und Anpassung. Die Einschränkungsgeschwindigkeit

frei eingestellt werden.

Anwendung

Graviermaschine, CNC-Gravuranlage und Fräsgravurmaschine

Liefern, versenden und servieren

Lieferung und Versand: Wir bieten Seeverkehr, internationalen Express- und Lufttransport, um Ihre Produkte an Sie zu liefern. (*Die Ankunftszeit hängt von der Richtlinie des Ziellandes und dem Verkehrszustand ab.)

Servieren: Alle Produkte haben eine einjährige Garantie und technischen Online-Support.
