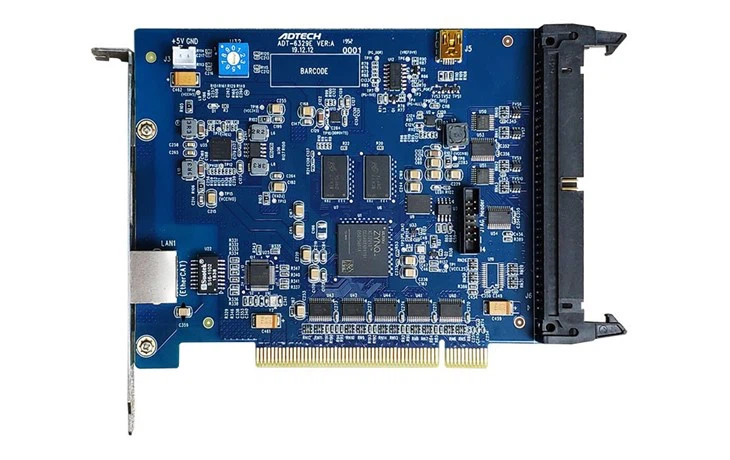

Bustyp-Bewegungssteuerungskarte

ADT6329E EtherCAT-Bus-Steuerkarte, unterstützt bis zu 64 Knoten, hat die Funktion der Bewegungsbahn-Vorverarbeitungsplanung, unterstützt vier Gruppen unabhängiger Vorverarbeitungs-Interpolationskanäle, unterstützt bis zu 32 Achsen-Interpolation, eine Vielzahl von Beschleunigungs- und Verzögerungssteuerungen, Platz Bogeninterpolation, logische Positionsvariablenschleife, virtuelle Gantry-Synchronisation, physische Achsenzuordnung, elektronisches CAM, 2-3 Dimensionspositionsvergleich, Hochgeschwindigkeits-Flybat-Unterstützung, 8 Encoder-Feedback-Eingänge, die maximale Empfangsfrequenz beträgt 4 MHz.

Anfrage senden

● Unterstützung von bis zu 64 Knoten: EtherCAT-Bus-Servo-(Schritt-)Steuerung, Bus-IO-Modulerweiterung

● Kommunikationszyklus: 250us-4ms

● Mit der Planungsfunktion für die Vorverarbeitung der Bewegungsbahn werden vier Gruppen unabhängiger Vorverarbeitungs-Interpolationskanäle unterstützt

● Unterstützt QXE, EM, Panasonic, Sanyo und andere EtherCAT-Protokoll-Kommunikationsservo (Schrittmotor) oder andere EtherCAT-Kommunikationserweiterungsmodule

● Unterstützt bis zu 32-Achsen-Interpolation

● Eine Vielzahl von Beschleunigungs- und Verzögerungssteuerungen, Raumbogeninterpolation, variabler logischer Positionsring, virtuelle Gantry-Synchronisierung, Zuordnung physischer Achsen, elektronisches CAM, 2-3-dimensionaler Positionsvergleich, Hochgeschwindigkeits-Flyshot

● Unterstützt 8 Encoder-Feedback-Eingänge, maximale Empfangsfrequenz 4 MHz
